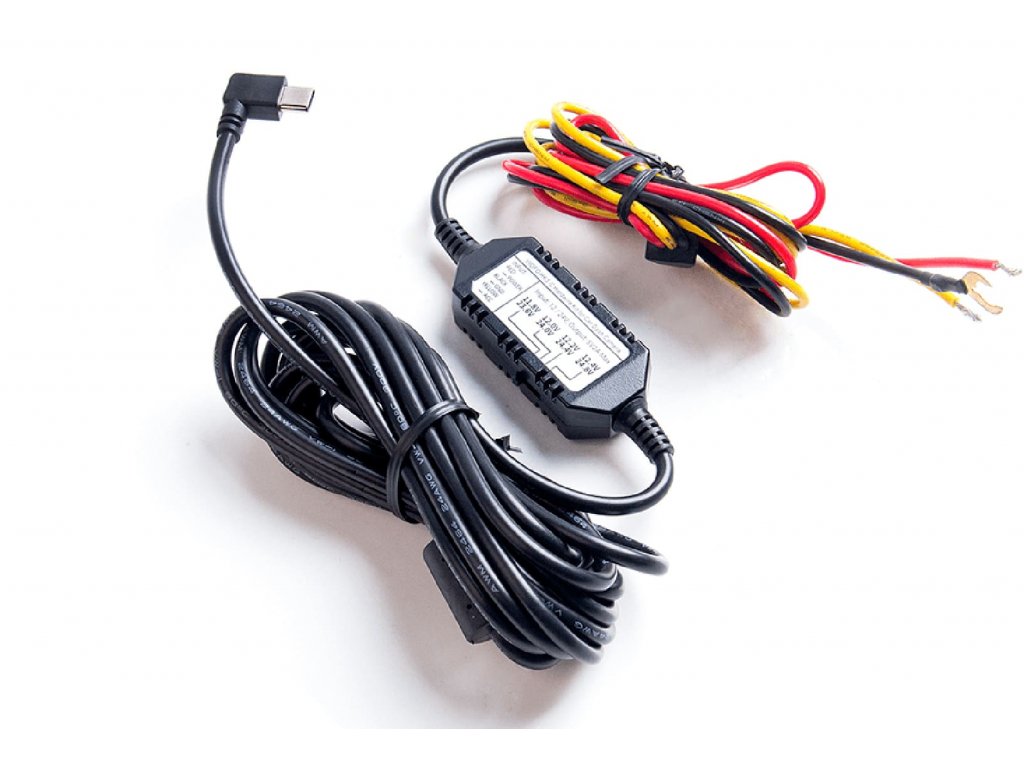

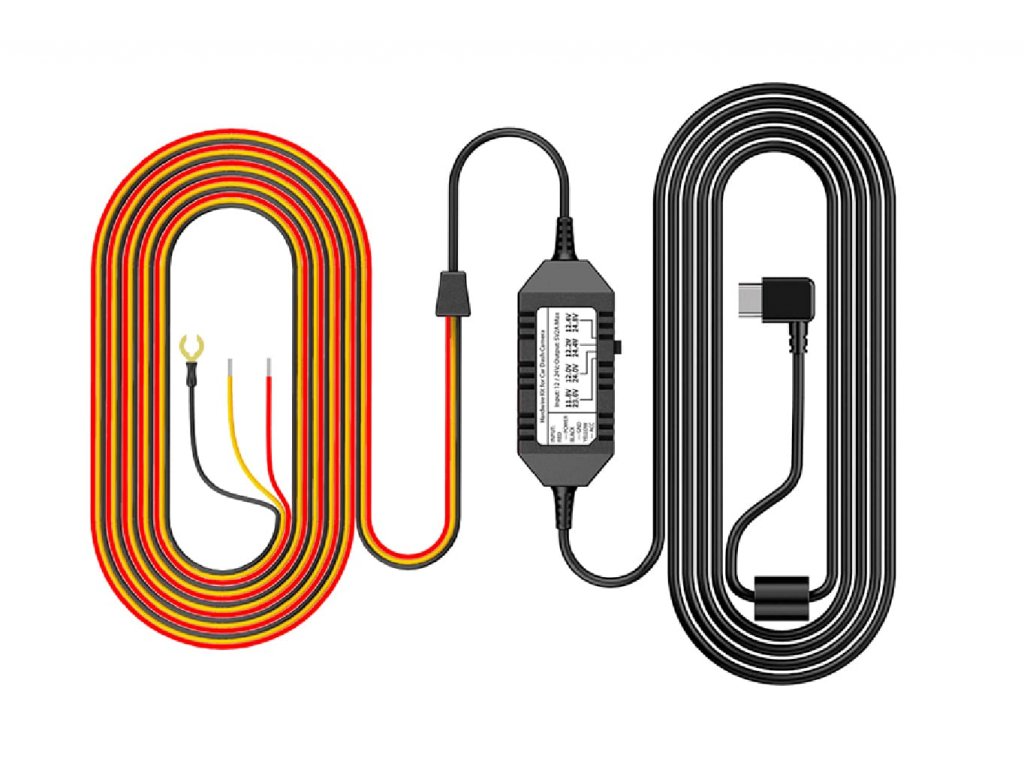

VIOFO USB-C HK4 Hardwire Kit

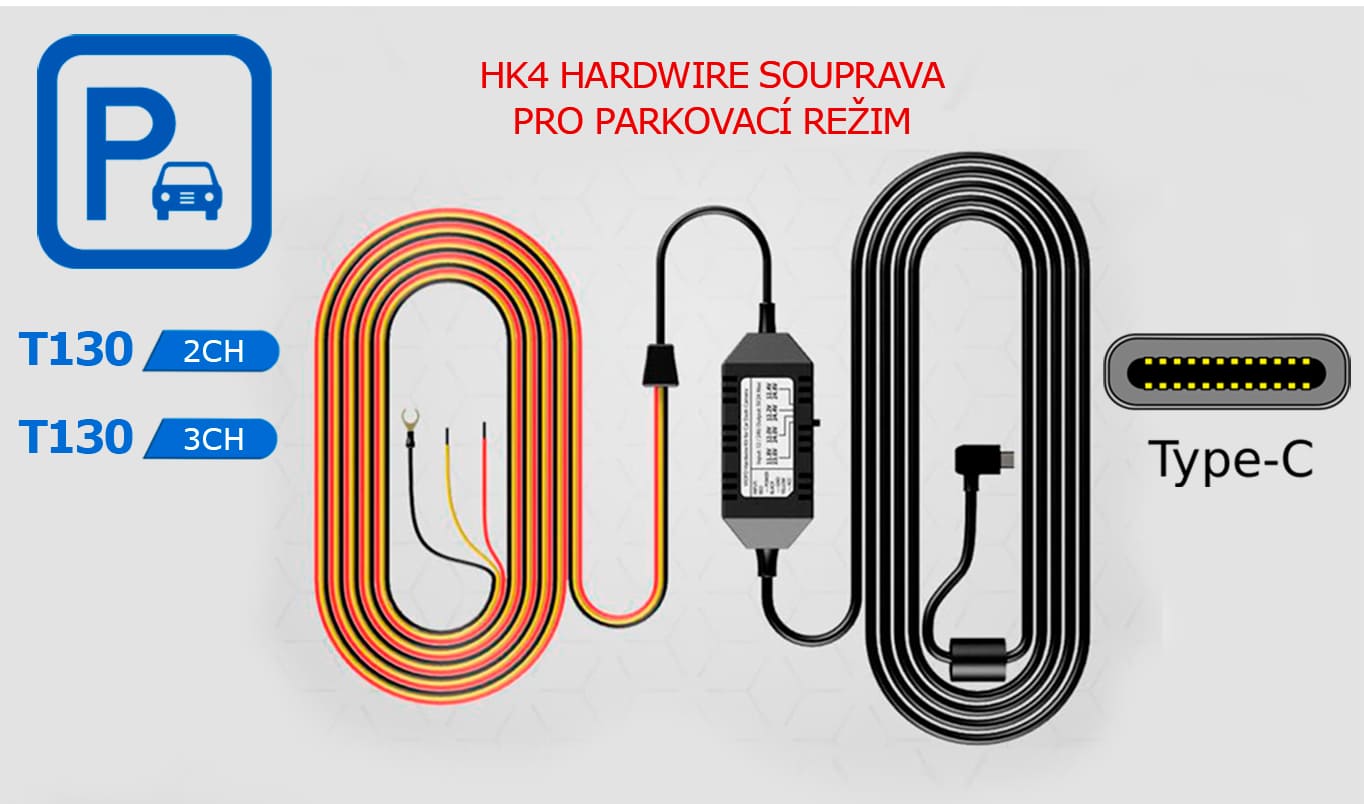

S HK4 HARDWIRE KITEM auto kamera pokračují v nahrávání i při vypnutém zapalování. Tento bezpečnostní modul podpěťové ochrany chrání autobaterii před vybitím, spolehlivě můžete ponechat vaše auto pod dohledem kamer VIOFO i delší časový úsek.
Obsah balení
- Hardwire Kit VIOFO HK4
- Uživatelský návod
Upozornění: Pojistkové odbočky nejsou součástí balení. Výrobce je nedodává z důvodu existence několika různých typů automobilových pojistek (Micro2, Low Profile Mini, Mini, Standard ATO aj.). Správný typ pojistkové odbočky je nutné zvolit podle konkrétního vozidla.
KOMPATIBILNÍ S 12V / 24V
Hardwire kabel HK4 připojuje kameru přímo k osobním autům, nákladním vozům, autobusům, SUV nebo kamionům a zajišťuje nepřetržité napájení. Podporuje napětí z jakéhokoli vozidla s napájením 12–24 V.

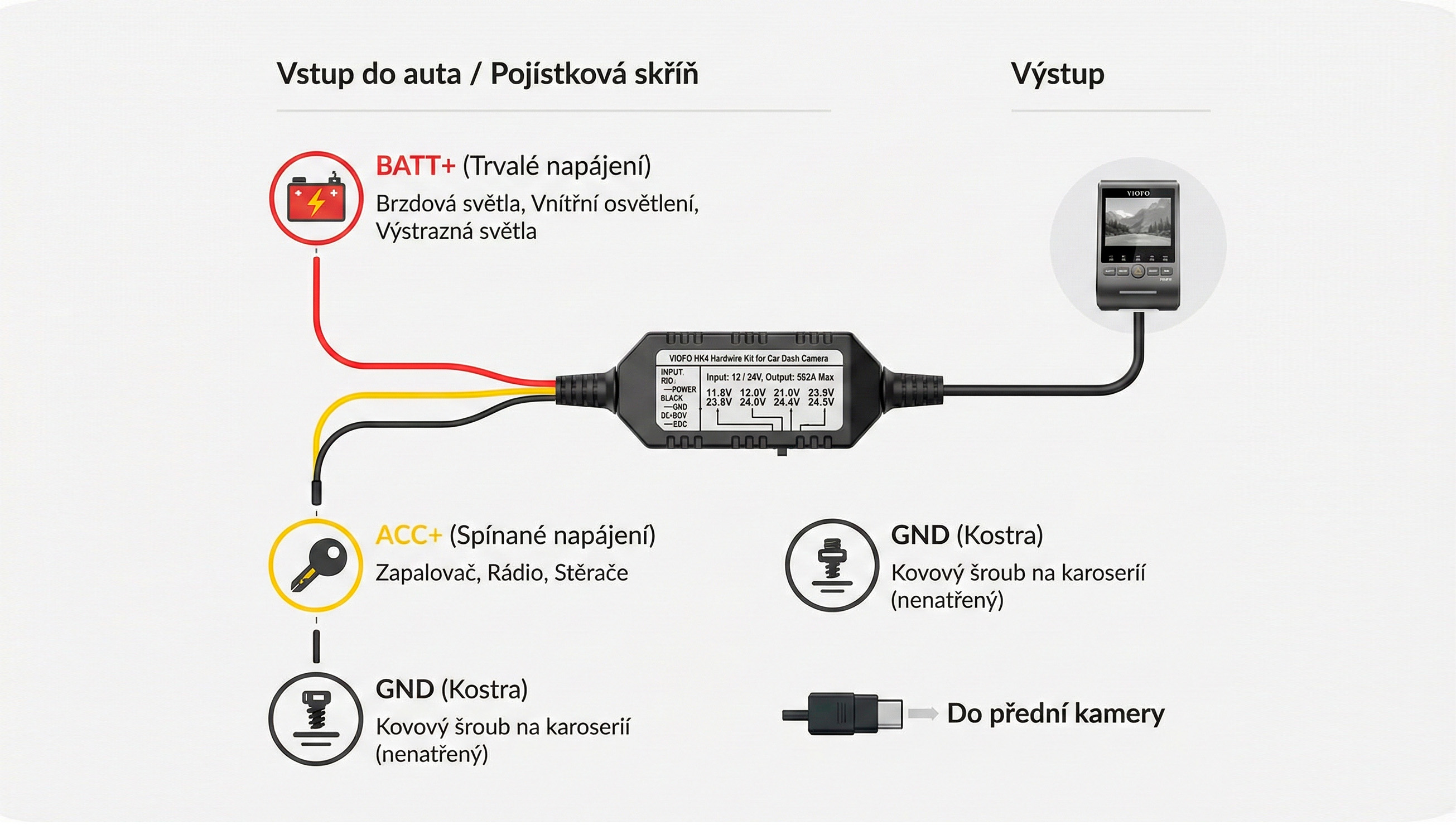

SCHÉMA ZAPOJENÍ
U VIOFO se zapojení vodičů liší od některých jiných značek. Tohle je častý zdroj chyb. U jiných výrobců (např. BlackVue, Vueroid) je zapojení Hardwire kabelu obráceně. Vždy se řiď schématem konkrétní značky.
Ochrana proti vybití baterie
Hardwire kabel HK4 napájí autokameru v parkovacím režimu nepřetržitě až do chvíle, kdy napětí autobaterie klesne na nastavenou mez.

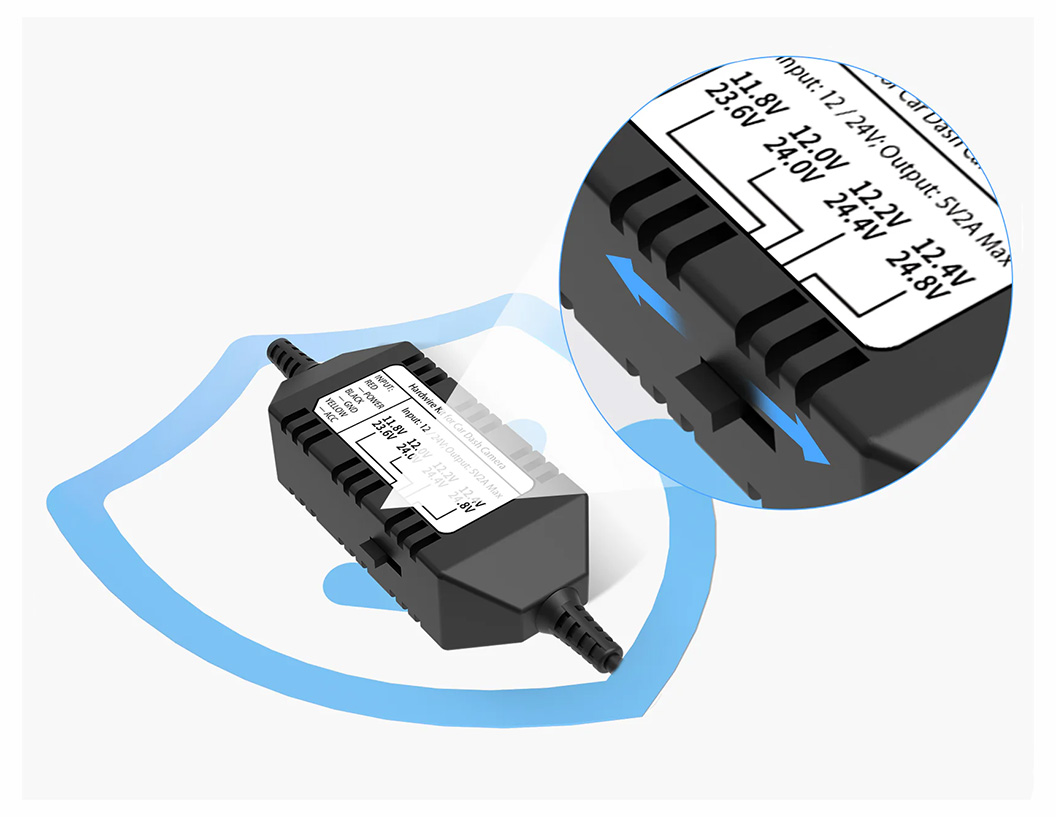

Nastavitelná hranice odpojení (voltage cut-off)
VIOFO HK4 nabízí 4 úrovně odpojení podle napětí. Jakmile napětí baterie klesne na zvolený práh, HK4 automaticky ukončí napájení kamery a pomáhá zabránit vybití baterie.

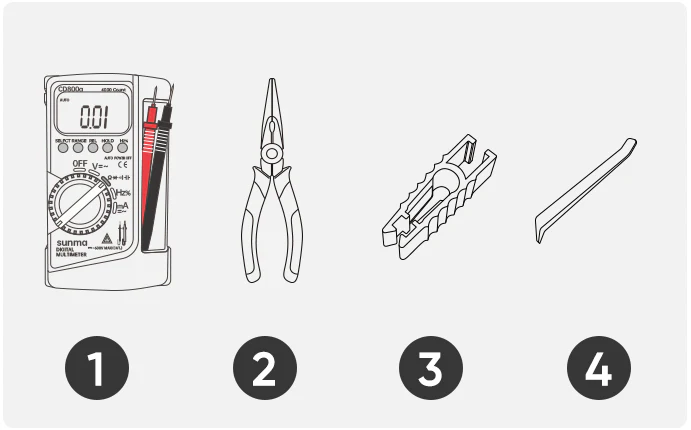

Potřebné nářadí
1) Multimetr 2) Kleště s dlouhými čelistmi 3) Vytahovač pojistek 4) Páčidlo na demontáž plastů
1. Najděte pojistkovou skříň
Umístění i typ pojistkové skříně se liší podle modelu, roku i výbavy. Řiďte se manuálem k vozu pro konkrétní instrukce.

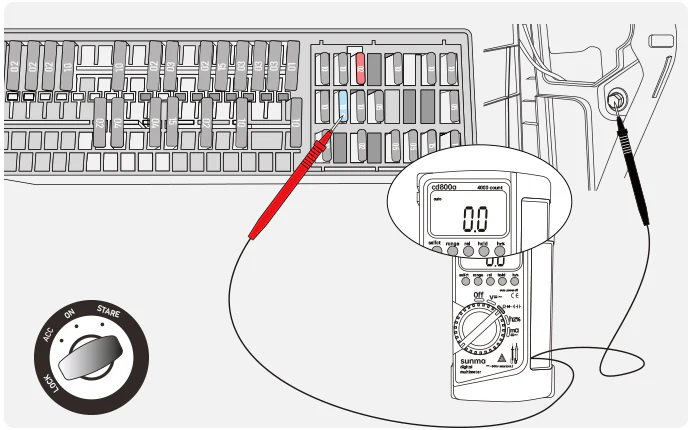

2. Určete pojistky Battery a ACC
Po vypnutí vozu změřte DC napětí na pojistkách. 12 V / 24 V znamená trvalé napájení (Battery), 0 V značí ACC (po klíčku).

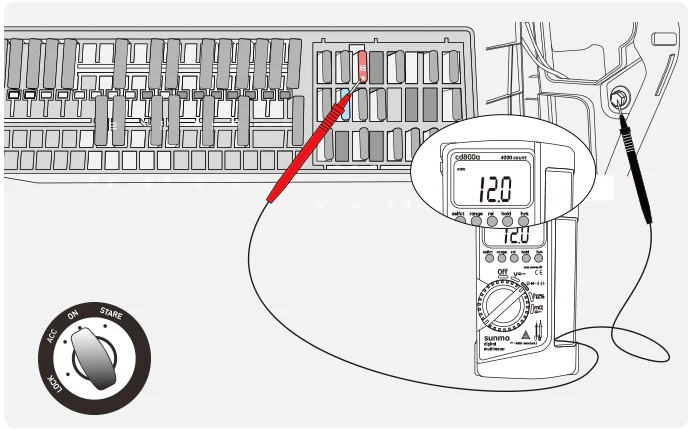

3. Znovu ověřte pojistky
Se zapnutým zapalováním znovu otestujte Battery a ACC z kroku 2. Obě by měly ukázat cca 12 V / 24 V. Pokud ne, zopakujte krok 2.

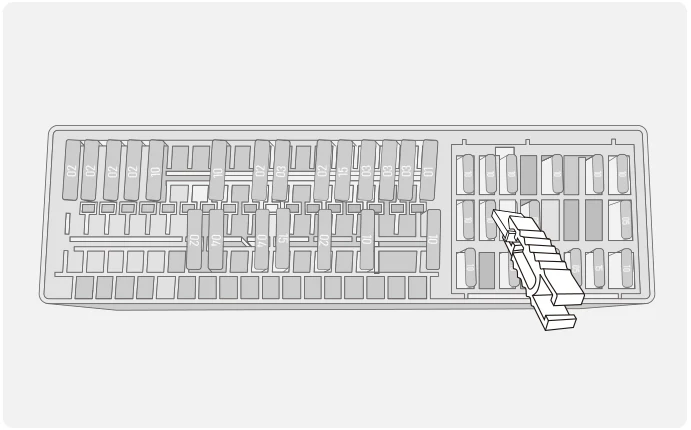

4. Vyjměte zvolené pojistky
Pomocí vytahovače pojistek vyjměte pojistky z dříve určených pozic Battery a ACC.

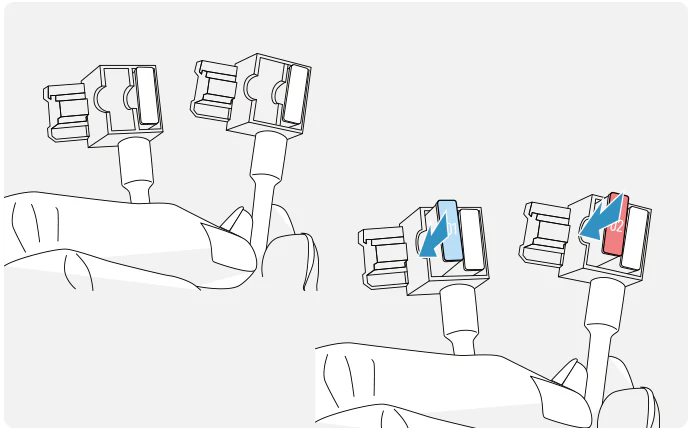

5. Vložte vyjmuté pojistky
Zkontrolujte typ pojistky a správný model odbočky. Poté vložte pojistku do příslušného slotu ve fuse tapu.

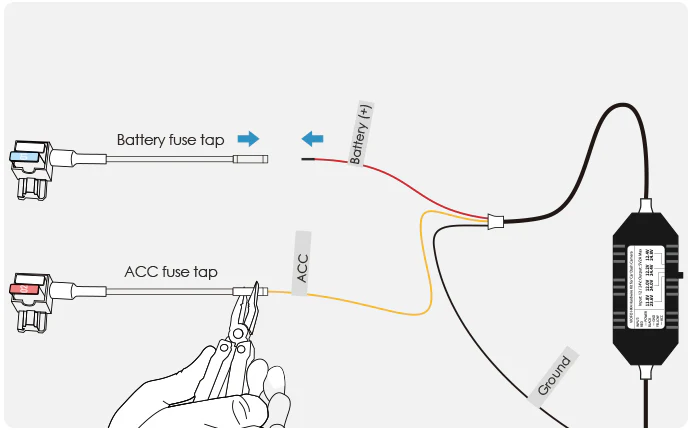

6. Připojte fuse tap
Vložte odizolované vodiče do kovové dutinky fuse tapu a kleštěmi ji pevně zalisujte pro stabilní kontakt.

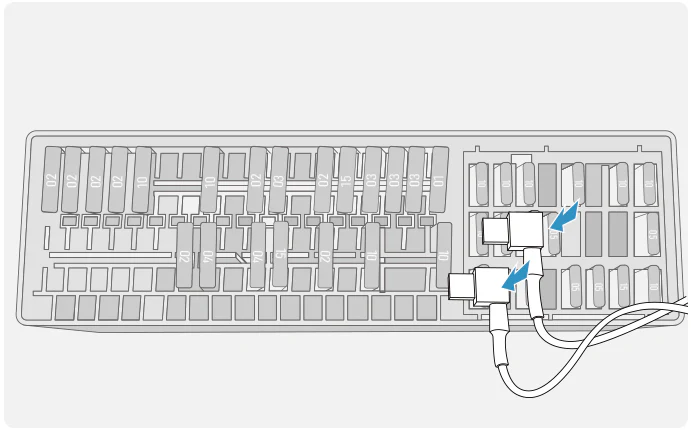

7. Nainstalujte fuse tap
Vraťte fuse tap zpět do pojistkové skříně a zajistěte ho tak, aby se nehýbal a spoj byl dlouhodobě stabilní.
8. Připojte zemnění (černý vodič)
Vyberte kovový šroub poblíž pojistkové skříně, povolte ho, vložte pod něj očko zemnícího vodiče a šroub pevně dotáhněte.

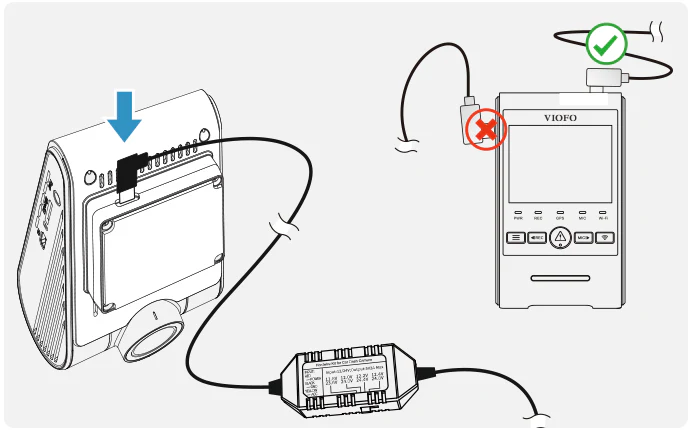

9. Připojte hardwire kabel
Zapojte Type-C konektor do napájecího portu v horní části GPS držáku autokamery.

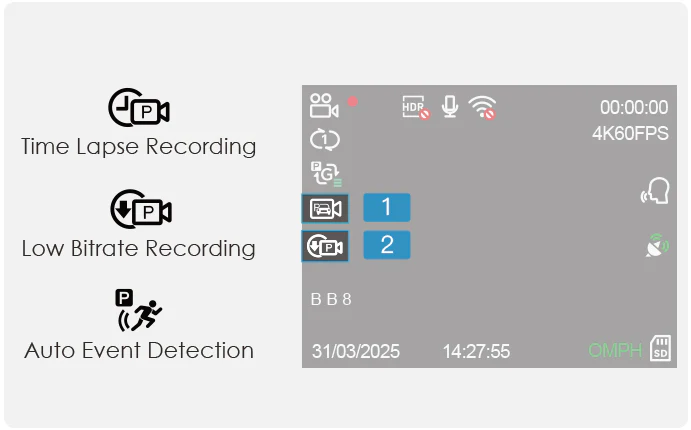

10. Otestujte autokameru
Nastartujte vůz, otevřete nastavení kamery a zapněte Parkovací režim. Ikona parkovacího režimu se zobrazí na levé straně displeje.

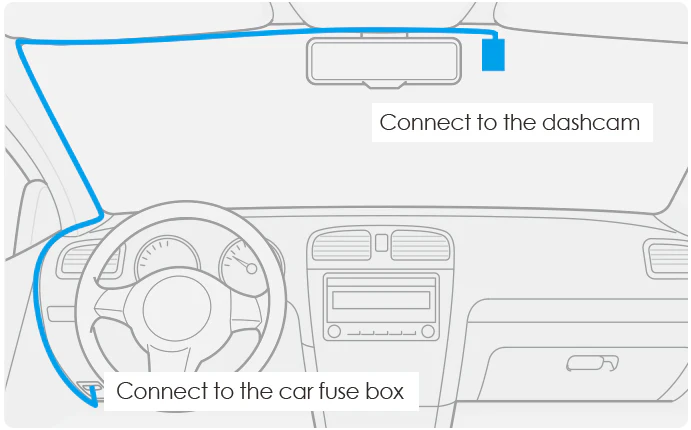

11. Skryjte kabeláž
Postupujte podle doporučeného vedení kabelu v diagramu a pomocí páčidla schovejte kabel pod obložení pro čistý, bezpečný výsledek.

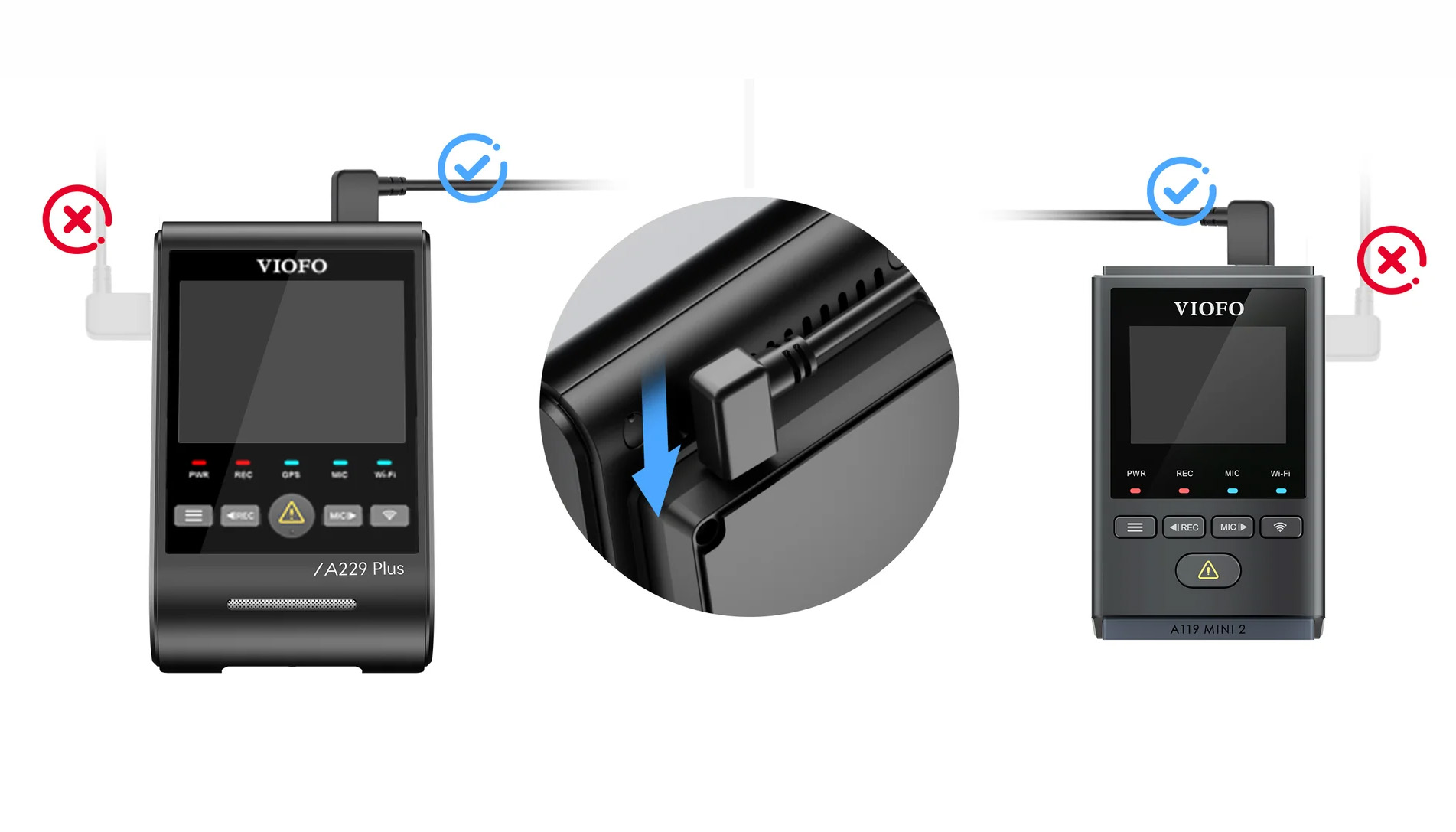

PŘIPOJENÍ KABELU

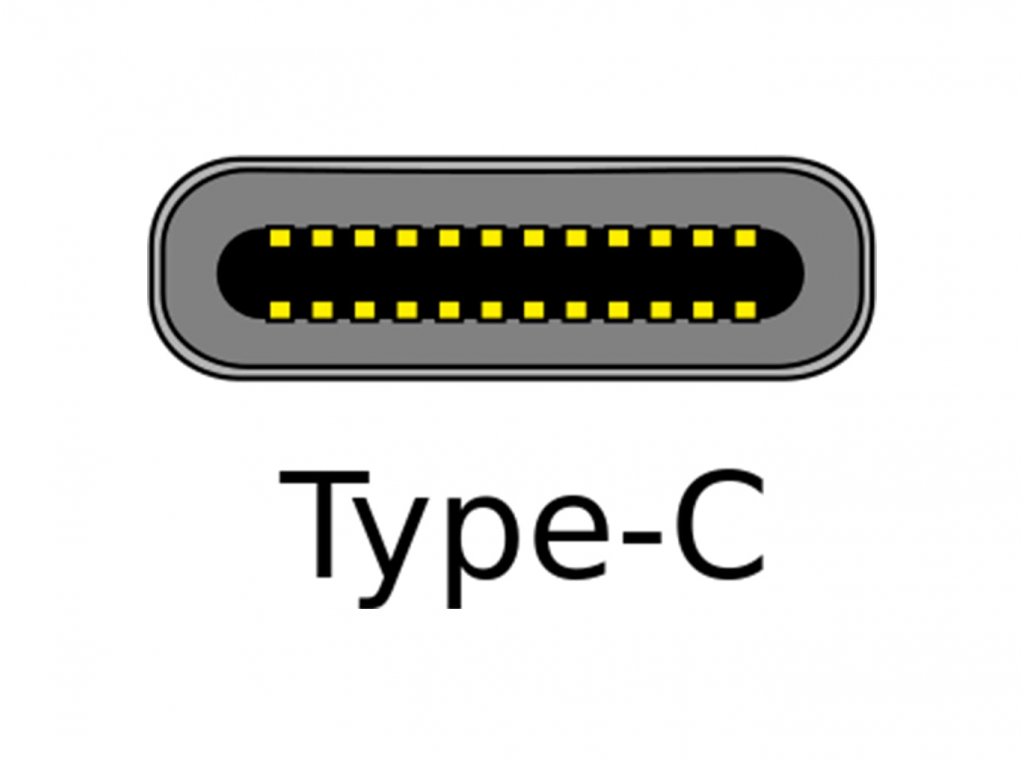

Funguje s většinou autokamer VIOFO vybavených napájecím vstupem Type-C. Ujistěte se prosím, že kabel pevné sady HK4 připojujete výhradně do Type-C portu na GPS modulu.

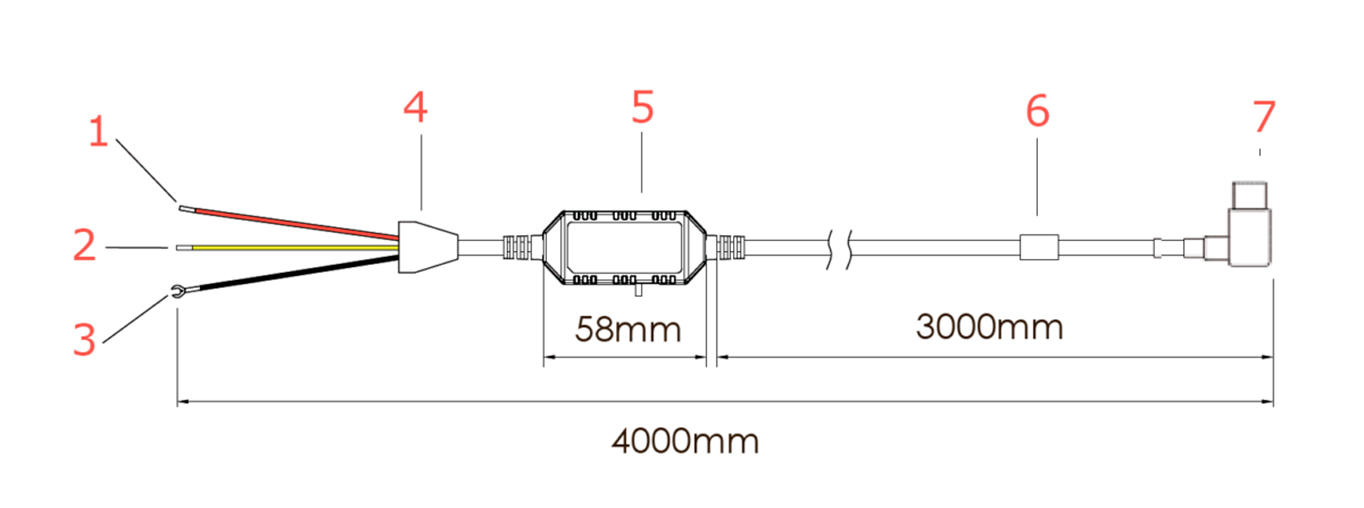

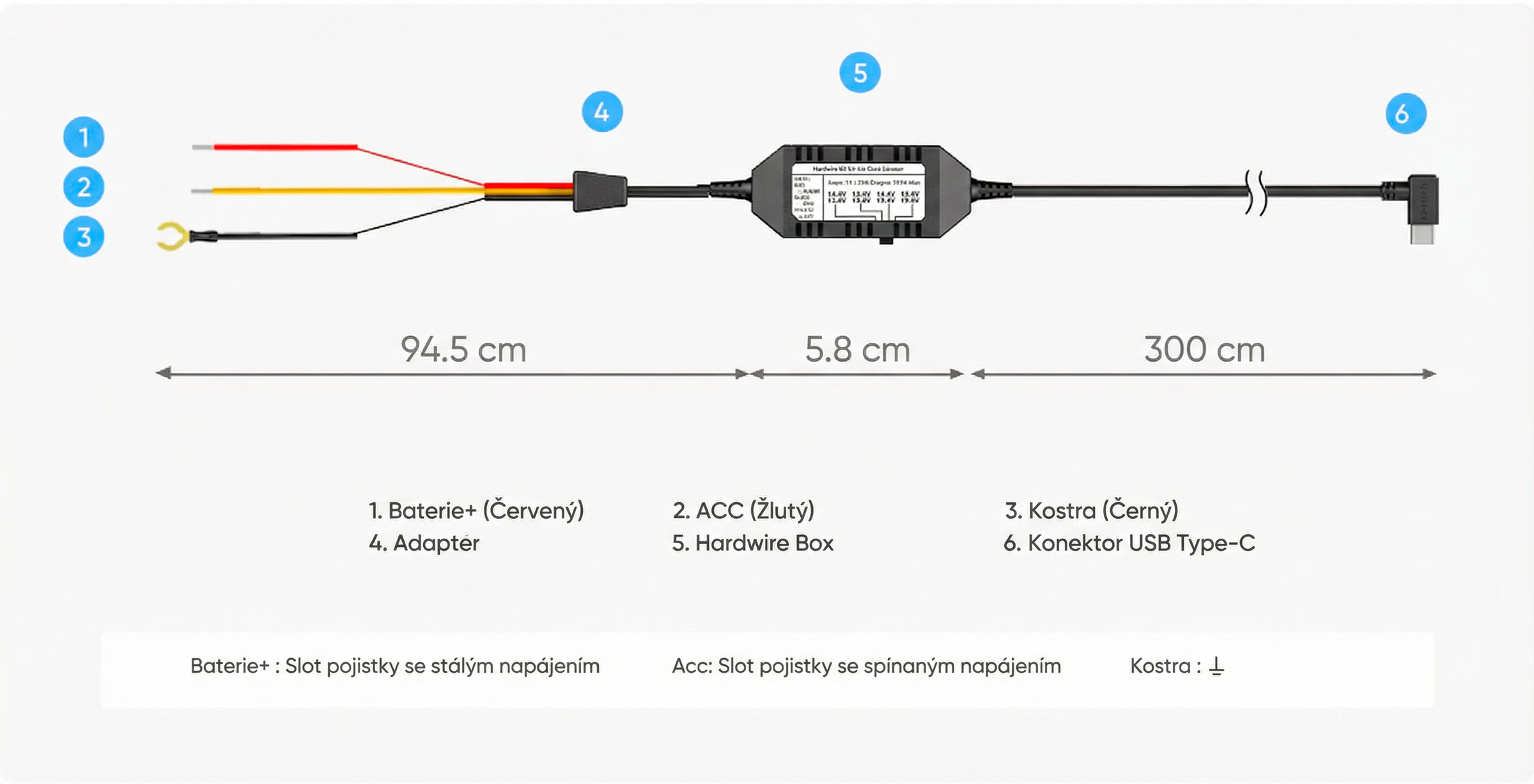

DIAGRAM PRODUKTU
Pokud parkovací režim nenaskočí, je to v 80 % případů špatně zvolený ACC+ okruh nebo prohozené ACC+ / BATT+. Zkontrolujte pojistky a zapojení.
| Kategorie: | Příslušenství ke kamerám |
|---|---|
| EAN: | 6972147071790 |
| Položka byla vyprodána… | |
